AC3L01单音警报芯片电路接法详细说明

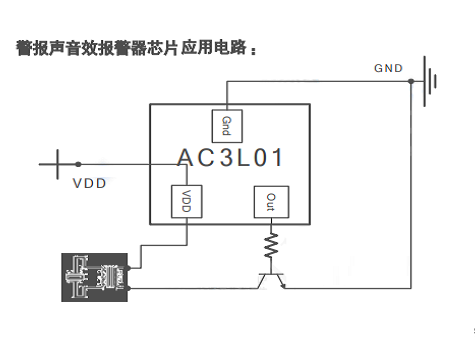

AC3L01单音警报芯片电路

AC3L01是SOT-23封装的3脚单音警报芯片，电路设计极简，无需外接震荡电阻，上电即可自动循环输出单音警报声，以下是完整的分步接法说明：

1. 先确认引脚定义（SOT-23封装）：

芯片3个引脚从左到右（丝印面朝外）的标准定义为：

引脚1（OUT）‌：音效信号输出端，输出原始单音警报音频信号；

引脚2（VDD）‌：电源正极，供电电压范围‌2.0V~5.5V‌，常规3.3V/5V系统可直接适配；

引脚3（GND）‌：电源公共地，连接系统所有地电位。

2. 最简基础电路接法：

这是量产最常用的标准接法，仅需3个外围元件即可完成完整功能：

电源滤波‌：在VDD引脚和GND引脚之间，就近贴装1颗‌0.1μF（104）陶瓷去耦电容‌，滤除电源纹波，避免出现杂音、断音问题，该电容不可省略。

信号限流‌：OUT引脚串联1颗‌1kΩ限流电阻‌，直接连接NPN型S8050三极管的基极，防止基极电流过大损坏芯片。

功率放大驱动‌：S8050三极管的发射极直接接GND，集电极串联专用警报喇叭后连接到VDD电源端，完成音频信号的功率放大，驱动喇叭输出足够音量的警报声。

3. 关键接线注意事项：

禁止使用普通8Ω/0.5W玩具喇叭，必须选用专用警报喇叭，否则长时间工作会出现喇叭过热烧毁的问题。

芯片属于敏感器件，焊接时需做好静电防护，操作人员佩戴防静电腕带，避免静电击穿芯片内部电路。

若电路周边存在变压器、马达等大电感元件，需在芯片电源端额外增加1颗10μF电解电容，做好电磁屏蔽，避免干扰导致声音异常。

该芯片内置上电复位电路，无需额外配置复位元件，通电瞬间即可自动触发警报长响，无需额外写程序或配置触发逻辑。
